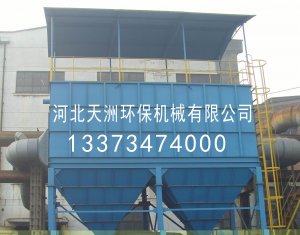

PPC型96-8气箱式布袋除尘器的构成

 PPC型气箱脉冲袋式除尘器共有四个系列33种规格，过滤面积从93m²-4361m²,处理风量从6900m³/h-314000m³/h，广泛应用于建材、水泥、冶金、机械、化式和耐火材料行业。

  　ppc型气箱脉冲布袋除尘器工作原理

　　含尘气体从除尘器进出风箱的进风口(32系列从灰斗进)进入经斜隔板转向至灰斗，同时气流速度变慢，由于惯性作用，气体中的粗颗粒粉尘落入灰斗，细小尘粒随气流折而向上进入过滤室，粉尘附着于滤袋的外表，净化后的气体透过滤袋进入上部清洁室，由各分清洁室汇集经出风口中，由收尘系统的主风机吸出而排入大气。

　  PPC型96-8气箱式布袋除尘器的构成

(1)灰斗及卸灰机构：有灰斗和按不同系列、不同的粉尘浓度，分别设置螺旋输送机，空气输送斜槽和刚性叶轮卸料器(卸灰阀)。

　　(2)支柱及立式笼梯、栏杆。

    (3)脉冲清灰装置：包括脉冲阀、气包、提升阀用气缸及其电磁阀等。

    (4)壳体部分：包括清洁室（或称气体净化箱、所箱）、过滤室、分室隔板、检修门及壳体结构。清洁室内设有提升阀与花板，喷吹短管：过滤室内设有滤及其骨架。

    (5)压缩空气管路及减压装置、油水分离器、油雾器等。

    (6)进出风箱体：包括进出风管路及中隔板。单排(或单列)结构布置在壳体一侧，双排(或称双列)结构布置在壳体中间：32系列较小无箱体，进出风管路分别接于灰斗与清洁室上。
