布袋除尘器的尺寸是怎么算出来的

2016-03-28 13:57:15

布袋除尘器的尺寸是怎么算出来的



一台布袋除尘器大小通常以过滤面积多少来衡量,从几十平方米到几千平方米以及至几万平方米,其平面布置在横向可设计成单跨、双跨甚至三跨,其纵向可以是一个箱体(一个斗)或七八个箱体,甚至   多,除尘工艺上又有机械振动式、反吹风式及脉冲式之分,下部框架又有柱顶设大梁及不设大梁之分,另外所处理的烟气有常温(一般小于120℃)及高温(一般120-250℃)之分,在应力分析上涉及材料力学和结构力学,从构件计算上,要采用   状态计算原则下的荷载规范、钢结构规范、冷弯型钢规范。如果是地震区还要遵照抗震规范验算地震作用。

布袋除尘器的结构计算模式

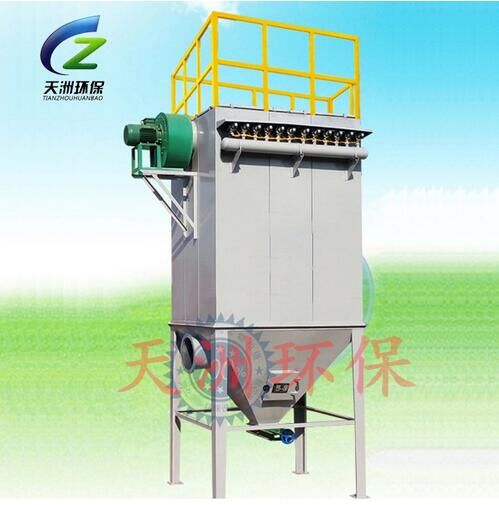

脉冲布袋除尘设备大致分为上部箱体结构及下部立柱框架结构两部分。

上部箱体结构是一个封闭体,四周有立柱,柱上有数道横梁相连以薄钢板围护,是一种蒙皮结构,如要详细计算箱体的受力情况十分复杂,所以一般只计算箱体内部的单体构件。如柱、梁、顶层桁梁(承受布袋吊挂重)以及壁板等,这些构件以设备箱体内的压力(通常为5000Pa左右)和箱体外的风力一起组合考虑,组合系数可取1.0.如果上部结构是无柱无梁的结构形式,则   有内部支撑杆,贴着壁板的撑杆和梁一样计算。箱体内腹的撑杆以长细比λ来控制,一般控制在150-200间(如采用冷弯型钢方钢80*80*4,¡x=¡y=3.074,l=566cm,λ=184<200)。

  上、下花板的计算   为复杂,花板上开了许多穿布袋的孔,孔的面积可以占花板总面积的25%以上,可以采用有限元法进行计算。根据百余台除尘设备的设计经验。大中型除尘器宜采用厚度为4.5-6mm钢板制作,并在板下隔几个孔增焊扁钢加劲,防止跨度中间的板下挠,加劲两头应和结构焊连,箱体整体一般不考虑地震作用。如箱体内压力因阀门误操作或积灰过多堵塞通道路等原因致使压力突然增大,又无电气方面的自动保护装置,则应考虑此荷载作为偶然荷载来组合。

下部框架的计算需要整体考虑,立柱、立柱顶的支撑大梁,柱间支撑柱间连系梁及各层平台梁,还有柱脚及柱脚锚栓,这些构件进行整体应力分析,然后分别验算其截面积的强度、稳定和变形。
