气箱式脉冲布袋除尘器灰斗是干什么用的

2016-11-28 14:29:27

 气箱脉冲布袋除尘器灰斗,除根据工艺要求确定灰斗的容积和下灰口尺寸外,还要对其强度进行计算。灰斗组件同其后介绍的进风装置、中箱体和上箱体一样,是属于负压装置。对其强度计算的目的是其在规定的   大负压(或规定正压)下能满足气箱脉冲布袋除尘器的正常运行,不会发生被细瘪(凹陷)的现象。灰斗壁板的厚度一般为3mm

   灰斗上口尺寸的大小取决于滤袋室的大小。气箱脉冲布袋除尘器的除尘能力是以其过滤总面积来衡量。同样的过滤面积可以设计成小滤袋室小灰斗,而室数较多;也可以设计成大滤袋室大灰斗,而室数少。除尘灰斗尺寸较大时,斗内应设导流板,即进入灰斗上部的带尘气体通过导流板使之较均匀的进入滤袋式箱体或布袋中,导流板的结构要简单,斗内焊接量要减少。

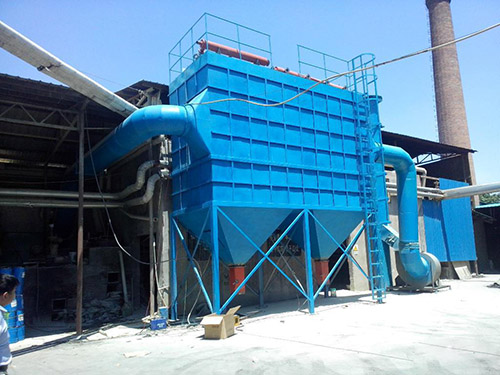

   气箱脉冲布袋除尘器灰斗上一般有许多配件,有振动器、料位器、检修人孔或空气炮,一般都在除尘灰斗的下方。灰斗下口连接卸灰阀。灰斗的斜壁与地面的夹角要大于斗内散状体的自然休止角。灰斗与下部钢架的立柱,可以有各种连接方法,有的立柱顶四周设大梁,灰斗上口的壁板直接焊在大梁上,有的灰斗上口四角设支座,直接座在柱头上。这种灰斗上口四周壁板要加强也做成梁式,上承滤袋箱体重,下承灰斗中的灰重,这种结构形式一般用在上部箱体较轻的除尘设备中。气箱脉冲布袋除尘器灰斗设计成正方形或近似正方形为宜。外壁有环向加劲,用槽钢或角钢制作。环向加劲之间还有竖向加劲,用角钢或扁钢制作,斗壁薄则加劲密,斗壁厚加劲可以稀些。一般灰斗壁板上口的直段较小,下面的斜壁很长,而且是悬空的,要考虑其刚度,过长时可将灰斗分节,以利于制造、运输、安装,节与节之间用法兰连接,法兰可用角钢制作。
